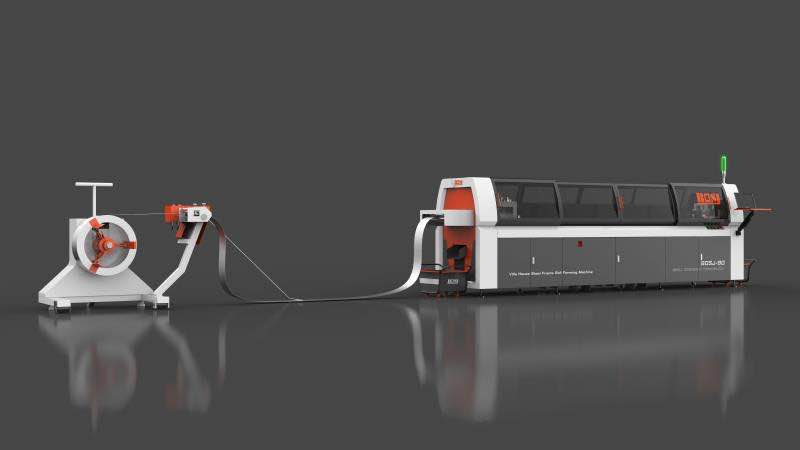

設備名稱：輕鋼別墅設備SZ90

軟件：FT-Vertex設計軟件

主設備長：3.7米 重量大約3.5噸?? 如果整條生產線長度：大約13-16米

設備主要參數：

生產成品參數

原材料材質

G550鍍鋅

板材厚度

0.75-1.2mm

進料寬度

版型圖

180mm

成型速度

高度35米/分鐘（實際生產速度根據打孔數量）

成
型
主
機

進料

導向板+導向輪組

主機軋輥數量

12組成型排數

校直

兩軸兩靠組件

沖孔

壓輥模具材質(壓型輪)

GCr15?
加工工藝：數控加工淬火 熱處理HRC56-62 端面磨 精車等多程序

軸材質

40Cr 數控加工后調制HRC28-32， 然后精車電鍍 洗鍵槽

電源電壓

AC380/50Hz（根據客戶要求訂制）

噴碼機

專業噴碼品牌

傳動方式

齒輪傳動（上下軸間為齒輪傳動，水平各模具間為鏈條傳動）

加工精度

±0.5mm

主機功率

5.5kW

控制系統與液壓系統

主控柜

電器控制柜PLC 1臺

控制軟件

FT-C89+（自動數控軟件）

伺服系統

伺服電機+精密行星齒輪減速機

模具切斷

先進的液壓驅動，成型后自動切斷，不變形，無廢料，安全水平高

刀片和模具材質

CR12Mov 鋼淬火處理 60-62℃

控制柜

PLC（臺灣臺達）

放料架

載重

載重≤3噸

撐緊方式

手搖連桿中心向外撐緊

剎車

主軸雙抱緊剎車

驅動

被動驅動送料

參數

裝卷內徑：450-550mm
裝卷外徑：1250mm
進料寬度：300mm

收料架

3米

長度可根據客戶要求訂制

配件和說明書

工具箱一個

電器易損件：接觸器觸頭2件，熔斷器4套? 膠墊1套? 螺栓扳手1套
說明書1冊

售后和維修方面

1）一年，終身提供技術支持
2）培訓：買方負責支付簽證費，往返費，食宿費和每人每天100美金的工資（針對國外）
國內調試和安裝免費
3）需要一個技術人員
4）培訓時間：一周（包括安裝調試的時間）
