一、概述：
風淋機是無塵室及潔凈廠房的重要配套設備，用于作業人員進入凈化工作環境前的風淋，以清除人身及

攜帶物品表面的塵埃，同時，也起到氣閘的作用，防止未被凈化的空氣進入凈化區域，以確保凈化環境

的潔凈度。
二、技術參數：
1、外形尺寸：1200×800×2050              （寬×深×高）
2、凈化區尺寸：750*700*1950             （寬×深×高）
3、過濾器凈化效率：≥0.5um塵?！?9.91%（鈉焰法）
4、噴口風速：≥20m/sec
5、風淋時間：0～99sec可調
6、循環風量： 1200-1400 m3/h
7、電   源：380   V  50Hz
8、***功耗：0.55   KW
9、重量：～250kg
10、過濾器尺寸：600×600×120


1、進入風淋室之前：更衣、換鞋后，通過風淋室視窗及指標燈確認風淋室是否處于閑置狀態；若風淋室

處于工作狀態，切務強行打開風淋室門而導至風淋室門鎖損壞，待風淋室工作完畢，室內人員離開，出

門自動關閉后二秒左右，方可進入；
2、進入風淋室后：徑直通過光電感應器，吹淋開始，請在室內將雙手抬起后360度旋轉吹淋；
3、吹淋完畢：風淋室風機停止運作后二秒后才打開出門，離開風淋室。  在風淋過程中風淋室前后門皆

處于鎖定狀態，內部人員不要強行開啟，以免損壞互鎖裝置及門鎖，若遇到緊急情況，請按下急停開關

，風淋室將工作停止，此時進出門任意開啟通行。在待用閑置期間，風淋室進出門處于電子互鎖狀態。

只能打開進出門的其中一面，請不要強行開啟。
風淋室使用的性能穩定性除選取好的產品更重要的在于維護與保養，全自動風淋室在產品出廠時已經過

嚴格的檢測，在安裝調試的過程中已確定了各種使用參數，所以我們平時只要按使用說明書操作和維護

與保養就行了。
如有故障***是通過風淋室生產廠家來排除：
1．根據環境的潔凈度，定期（初效一般為1~3個月，初效可以清洗；高效一般為6~12個月）更換過濾器

。
2．定期（一般每兩個月一次）用塵埃粒子計數器測定用本產品實施凈化的潔凈度區或的潔凈度，當實測

的潔凈度與要求的潔凈度不符時，應查明原因（是否有泄漏、高效是否有失效等）若高效過濾器已失效

，則應更換新的高效過濾器。
3．更換高效過濾器及初效過濾器時應停機進行。
4.  風淋室內外粘塵墊需及時更換，每天在員工進入車間前更換一次，一天四次左右。。

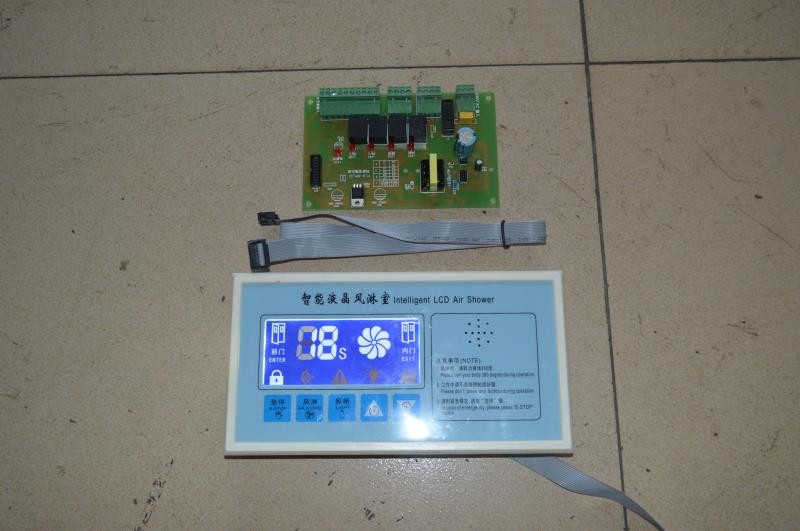

1）風淋室控制面板說明
1、急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下

時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈

或風機維護檢修時。
3、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時

進行調節或選項。

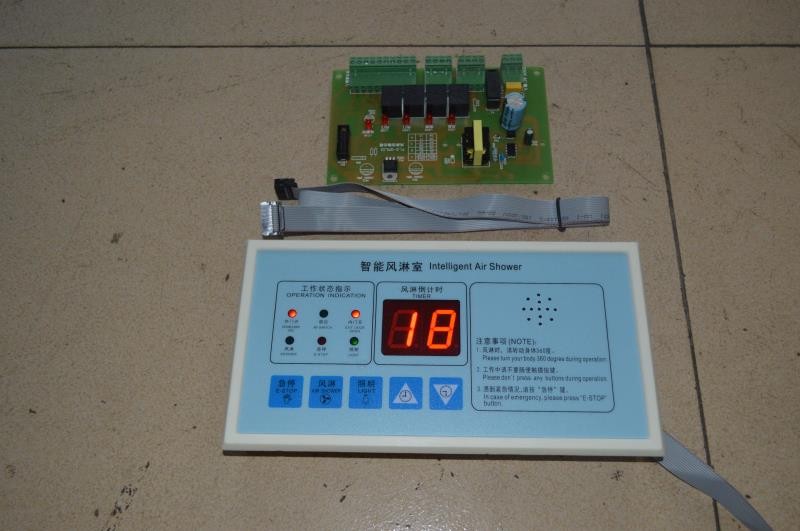

2）風淋室的指示燈和數碼顯示說明：
1.倒計時顯示：雙位紅色數碼管顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單

時，用于菜單參數顯示。
2、外門燈：當外門打開時，此燈亮（可以檢查外門磁是否正常）。3、感應燈：當人體時入感應區時,此

燈亮（可以檢查光電開關是否正常）。
4、內門燈：當內門打開時，此燈亮（可以檢查內門磁是否正常）。5、風淋燈：此燈亮時，指示風淋風

機已被自動或手動啟動。
6、急停燈：此燈亮時，指示系統處于急停狀態。
7、照明燈：此燈亮時，指示照明燈啟動，可再次按照明鍵關閉或啟動。
3）風淋室附板接線輸入，輸出端子說明：
1、強電輸入接口
ａ．供電電源：220VAC（絲印為220V AC）
2、強電輸出接口
a．風機：1A220VAC（接交流接觸器線圈,絲印為風機中繼）
b．照明：1A220VAC(如燈管較多可接中間繼電器,絲印為照明指示燈）
c．工作指示:1A220VAC（絲印為工作指示燈）
d.電源指示：1A220VAC（絲印為電源指示燈）
3、弱電輸入接口
a．內門門磁開關：無源觸點（絲印為內門磁）
b.外門門磁開關：無源觸點（絲印標記為外門磁）
c.紅外感應開關：無源觸點（絲印標記為紅外）
4、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V  GO）
b.外門電鎖：200mA DC12V （外門電鎖）
c.內門電鎖：200mA DC12V （內門電鎖）
