一、設備工藝流程

N95全自動折疊口罩機是用于生產折疊口罩生產線的全自動機器，采用超聲波技術，將3~6層PP無紡布、活性炭濾材以及過濾材料等部品進行熔接。整套設備經過無紡布熔接，耳帶熔接、印刷、對折、封邊、滾切等一體化全自動折疊生產工藝，可加工3M 9001、9002等和其它折疊口罩。根據產品需求所選用的原材料可以生產出達到如FFP1、FFP2、N95等不同的標準的口罩，全程生產無需人才參與，全自動完成生產成品。

自動放卷——鼻梁條送料——超聲波熔接——LOGO移印——耳帶焊接——折疊成型——超聲波焊接裁切+成品輸出

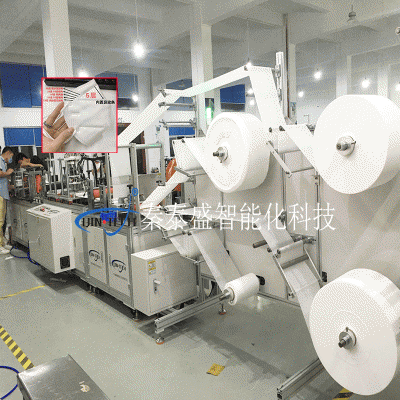

二、設備示意圖

三、設備參數

1.適應產品規格要求：

1.1將3~6層PP無紡布、活性炭濾材料粘合，并剪切出折疊口罩本體。N95碟型口罩用于職業性呼吸防護，包括某些微生物顆粒（如病毒、細菌、霉菌、炭疽桿菌、結核桿菌等）。

2.設備的基本配置參數

電源：AC220V 50HZ

氣源：0.5~0.8MPA

生產效率：40~50pcs/min

生產良率：≥95%

設備尺寸:9300(L)*1300(W)*1900(H)

四、設備特點

1.原材料自動張力控制，保證原材料張力均衡。

2.光電檢測原料，避免失誤減少浪費。

3.變頻控制，可根據需要調節設備運行速度。

4.自動化程度高、操作簡單、僅需要放料和整理成品。

5.全機臺采用鈑金+鋁合金結構，美觀堅固不生銹。

五、設備操作要求

1.可實現手動、自動及運動行相互切換操作模式，故障報警需在人機界面顯示等；

2.采用工控機實現與PLC的實時通訊，通過觸摸屏實現人機對話，各項設置操作需簡單方便；

六、其它要求

1.本設備驗收標準：設備組裝調試完成前一周通知乙方準備好生產物料，按技術要求進行驗收，驗收合格，甲方進行發貨；

2.設備驗收由雙方指定技術人員進行參與并簽署驗收報告；

七、安裝調試和培訓

由甲方技術人員免責遠程指導乙方人員進行安裝調試，調試用料由乙方提供；

八、質量保證和售后服務

1.設備的保修期為半年（非正常使用造成損壞及耗材除外）；

2.接到設備品質異常，甲乙雙方協商解決；

3.保修期滿后，甲方對設備的維修收取人工和交通等費用，涉及設備相關配件的更換或購買，甲方僅收取成本費用。
