橡膠支座是由多層薄鋼板與多層橡膠片硫化粘合而成一種普通橡膠支座產品，這種產品具有足夠的豎向剛度，能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺，支座具有良好的彈性，以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。

一、板式橡膠支座按形狀劃分：

矩形板式橡膠支座、圓形板式橡膠支座、球冠圓板式橡膠支座、圓板坡形橡膠支座?

二、板式橡膠支座用途：

該產品主要適用于公路橋梁、鐵路橋梁、城市立交橋。主要功能是將上部的反力可靠地傳遞給墩臺，并同時能完成梁體結構由于制動力、溫度、混凝土的收縮徐變及荷載作用等引起的水平位移及梁端的轉動。

該產品允許水平力為豎向的10％，允許轉角不小于40“，摩擦系數0.04－0.06，活動支座水平位移量50mm－250mm，分5級。荷載等級100KN－15000KN。

三、板式橡膠支座特點：

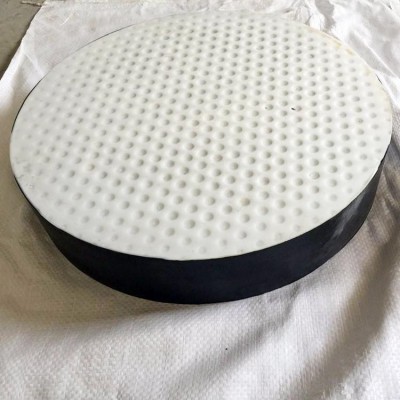

1、球冠圓板橡膠支座：球冠圓板橡膠支座是改進后的圓形板式橡膠支座。其中間層橡膠和鋼板布置與圓形板式橡膠支座完全相同，而在支座頂面用純橡膠制成球形表面，球面中心橡膠大厚度為4－13mm，球面邊緣15mm，以適應3％到4％縱橫坡下，梁與支座接觸面的中心趨于圓形板式橡膠支座的中心。梁端反力通過球面表面橡膠逐漸擴散傳至下面幾層鋼板和橡膠層。在橡膠支座底面加一圈直徑D＝2.5mm的半圓形橡膠圓環，支座受力時首先由底部圓環變形壓密，調節底面受力狀況，以改善或避免支座底面脫空現象的產生，使支座底面受力均勻。

2、坡形支座：我公司1997年前會同有關科研部門研制的坡形支座，能適應各種橋梁的縱橫坡。該品種是在圓板橡膠支座的基礎上改制成一種楔狀坡形支座。斜坡的角度依據橋梁的縱橫坡而制造，大大方便了橋梁的設計與施工，并有效的解除了粱、支座、墩臺三者之間的脫空現象，與球冠圓板支座相比有不受橋梁縱橫坡角度限制之優點。
